压片机的工艺及原理
日期：2018/4/3 16:31:09 标签：
冲模是压片机的主要工作元件，通常一副冲模包括上冲、中模、下冲三个零件，上下冲的结构相似，其冲头直径也相等，上、下冲的冲头直径和中模的�？紫嗯浜�，可以在中�？字凶杂缮舷禄�，但不会存在可以泄漏药粉的间隙。
按冲模结构形状可划分为圆形、异形(包括多边形及曲线形)。冲头端面的形状有平面形、斜边形、浅凹形、深凹形及综合形等，平面形、斜边形冲头用于压制扁平的圆柱体状片剂，浅凹形用于压制双凸面片剂，深凹形主要压制包衣片剂的芯片，综合形主要用于压制异形片剂。为了便于识别及服用药品，在冲模端面上也可以刻制出药品名称、剂量及纵横的线条等标志。压制不同剂量的片剂，应选择大小适宜的冲模。
压片机的工作过程:
压片机的工作过程可以分为如下步骤：
1、下冲的冲头部位(其工作位置朝上)由中�？紫露松烊胫心？字�，封住中模孔底；
2、利用加料器向中�？字刑畛湟┪�；
3、上冲的冲头部位(其工作位置朝下)自中�？咨隙寺淙胫心？祝⑾滦幸欢ㄐ谐�，将药粉压制成片；
4、上冲提升出孔。下冲上升将药片顶出中�？�，完成一次压片过程；
5、下冲降到原位，准备下一次填充。
压片机制片原理
1．剂量的控制
各种片剂有不同的剂量要求，大的剂量调节是通过选择不同冲头直径的冲模来实现的。在选定冲模尺寸之后，微小的剂量调节是通过调节下冲伸入中�？椎纳疃龋佣谋浞獾缀蟮闹心？椎氖导食ざ�，达到调节�？�
中药物的填充体积的目的。因此，在压片机上应具有调节下冲在�？字械脑嘉恢玫幕�，以满足剂量调节要求。
2．药片厚度及压实程度控制
药物的剂量是根据处方及药典确定的，不可更改。为了贮运、保存和崩解时限要求，压片时对一定剂量的压力也是有要求的，它也将影响药片的实际厚度和外观。压片时的压力调节是必不可少的。这是通过调节上冲在模孔中的下行量来实现的。有的压片机在压片过程中不单有上冲下行动作，同时也可有下冲的上行动作，由上、下冲相对运动共同完成压片过程。但压力调节多是通过调节上冲下行量的机构来实现压力调节与控制的。
冲模的安装

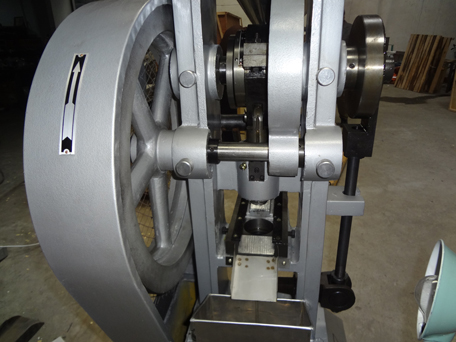

⑴安装上冲：旋松下冲固定螺钉、转动手轮使下冲芯杆升到高位置，把下冲杆插入下冲芯杆的孔中（注意使下冲杆的缺口斜面对准下冲紧固螺钉，并要插到底）后旋紧下冲固定螺钉。
⑵安装下冲：旋松上冲紧固螺母，把上冲芯杆插入上冲芯杆的孔，要插到底，用扳手卡住上冲芯杆下部的六方、旋紧上冲紧固螺母。
⑶安装中模：旋松中模固定螺钉，把在模拿平放入中模台板的孔中，同时使下冲进入中模的孔中、按到底然后旋紧中模固定螺钉。放中模时须注意把中模拿平，以免歪斜放入时卡住，损坏孔壁。
⑷用手转动手轮、使上冲缓慢下降进入中�？字校鄄煊形夼鲎不蚰ゲ料窒�，若发生碰撞或磨擦，则松开中模台板固定螺钉（两只），调整中模台板固定的位置，使上冲进入中�？字�，再旋紧中模台板固定螺钉，如此调整直到上冲头进入中模时无碰撞或磨擦方为安装合格。
2、出片的调整
转动手轮使下冲升到高位置，观察下冲口面是否与中模平面相齐（或高或低都将影响出片）若不齐则旋松蝶形螺丝，松开齿轮压板转达动上调节齿轮，使下冲口面与中模平面相齐，然后仍将压板按上，旋紧蝶形螺丝。
至此，用手摇动手轮，空车运转十余转，若机器运转正常，则可加料试压，进行下一步调整。
3、充填深度的调整（即药片重量的调整）
旋松蝶形螺丝，松开齿轮压板。转动下调节齿轮向左转使下冲芯杆上升，则充填深度减少（药片重量减轻）。调好后仍将轮齿压板按上，旋紧蝶形螺丝。
4、压力的调整（即药片硬度的调整）
旋松连杆锁紧螺母、转动上冲芯杆，向左转使上冲芯杆向下移动，则压力加大，压出的药片硬度增加；反之，向右转则压力减少，药片硬度降低，调好后用扳手卡住上冲芯杆下部的六方，仍将连杆锁紧螺母锁紧。至此，冲模的调整基本完成，再启动电机试压十余片，检查片重，硬度和表面光洁度等质量如合格，即可投料生产。在生产过程中、仍须随时检查药片质量，及时调整。
5、冲模的拆卸
⑴拆卸上冲：旋松上冲紧固螺母，即可将上冲杆拔出，若配合较紧，可用手钳夹住上冲杆将其拔出，但要注意不可损伤冲头棱刃。
⑵拆卸中模：旋松中模固定螺钉，旋下下冲固定螺宁，旋松蝶形螺丝，松开齿轮压板。转达动调节齿轮使下冲芯杆上升药十毫米，轻轻转动手轮，使下冲芯杆将中模顶出一部份，用手将中模取出，若中模在孔中配合紧密，不可用力转动手轮硬顶，以免损坏机件。这时须拆下中模台板再取出中模。
⑶拆卸下冲：先已旋下下冲固定螺钉，再转动手轮使下冲芯杆升到高位置，即可用手拔出上冲杆。若配合紧密，可用手钳夹出（注意不要损伤冲头棱刃）。
⑷冲模拆卸后尚须转动调节齿轮，使下冲芯杆退下约10毫米，转动手轮使下冲芯杆升到高位置时，其顶端不高于中模台板的底面随可（这一步不要忽略，以免再次使用时发生下冲芯杆与中模顶撞的事故）。后仍将下冲固定螺钉旋上。
四、主要机件的拆卸与安装
1、中模台板拆卸：抽出挡粉板，取下料斗，旋出加料器紧定螺钉、旋下加料器固定螺柱和弹簧，取下加料器，旋下中模台板固定螺钉及弹簧垫圈，即可取下中模台板。安装：参考上述相反顺序进行。在旋上加料器紧固螺钉时须注意对正。以免损坏加料器的丝孔。
2、上冲芯杆拆卸：旋松连杆锁紧螺母，转动上冲芯杆使其与连杆脱离，转动手轮使偏心轮壳升至高位置，转动偏心连壳使连杆摆至前上方，即可将上冲芯杆从模架孔的上方抽出。
安装参考上述相反顺序进行。
3、下冲芯杆拆卸：旋下下冲固定螺钉，蝶形螺丝及齿轮压板转动调节齿轮，使下冲芯杆下降并从机身底孔下取出。安装：参考上述相反顺序进行。
4、连杆拆卸：先拆下上冲芯杆，再取下连杆销上的钢丝挡圈，取出连杆销，即可取下连杆。安装：接上述相反顺序进行。
5、大皮带轮、小齿轮及过桥轴拆卸：抵下三角皮带，旋下过桥轴右端母及垫圈（在机身里面），用手拿牢大皮带轮连同小齿轮和过桥轴一起抽出来，然后可用将过桥轴从轮孔中抽出。（大皮带轮与小齿轮及轴套三者压么一体，一般不需要拆开）。安装：参考上述相反顺序进行。
6、主轴拆卸：拆卸主轴应两人进行。首先拆下大皮带轮，再旋下螺母取下杠杆、杠杆轴及充填滚轮。（必要时再拆下手轮及充凸轮）卸下防护罩，旋下螺钉及垫圈，用木锤敲打大齿轮内侧的非工作面（不可重大）。将其卸下（注意勿使提升滚轮丢失），再用木锤和铜棒敲打轴端（注意不要损伤轴端螺孔），同时拿牢轴的另一端并扶住偏心轮壳，慢慢将主轴拆下。安装：参考上述相反顺序进行。
压片机的分类
压片机可分为单冲压片机和多冲旋转式压片机。

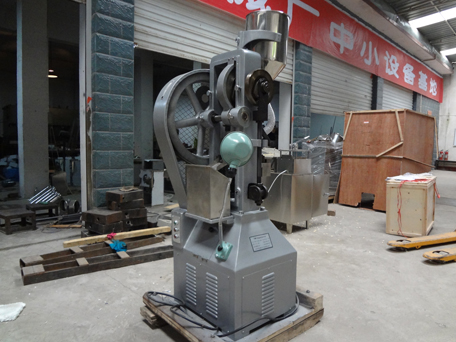

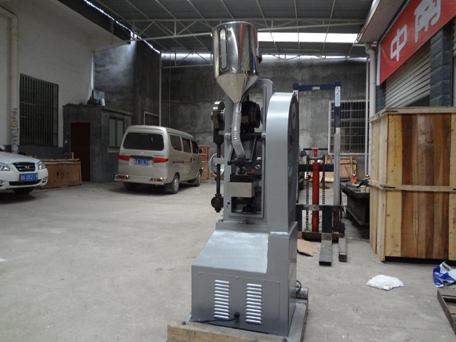

单冲压片机是通过凸轮(或偏心轮)连杆机构(类似冲床的工作原理)，使上、下冲产生相对运动而压制药片。单冲式并不一定只有一副冲模工作，也可以有两副或更多，但多副冲模同时冲压，由此引起机构的稳定性及可靠性要求严格，结构复杂，不多采用。单冲压片机是间歇式生产，间歇加料，间歇出片，生产效率较低，适用于试验室和大尺寸片剂生产。
多冲旋转式压片机是将多副冲模呈圆周状装置在工作转盘上，各上、下冲的尾部由固定不动的升降导轨控制。当上、下冲随工作转盘同步旋转时，又受导轨控制做轴向的升降运动，从而完成压片过程。这时压片机的工艺过程是连续的，连续加料、连续出片。就整机来看，受力较为均匀平稳，在正式生产中被广泛使用。多冲旋转式压片机多按冲模数目来编制机器型号，如俗称19冲、33冲压片机等。
